เทคโนโลยีแบตเตอรี่ลิเธียมไอออนสามารถปรับปรุงความหนาแน่นของพลังงาน ความปลอดภัย และประสิทธิภาพในการใช้งานสมัยใหม่ได้อย่างไร

เหตุใดเทคโนโลยีลิเธียมแบบชาร์จไฟได้จึงถูกนำมาใช้กันอย่างแพร่หลาย?

แบตเตอรี่ลิเธียมแบบชาร์จได้มีความน่าสนใจเนื่องจากสามารถเก็บพลังงานไฟฟ้าในปริมาณที่มีความหมายไว้ในบรรจุภัณฑ์ที่มีขนาดกะทัดรัด ในขณะเดียวกันก็รองรับรอบการชาร์จและคายประจุซ้ำๆ สถาปัตยกรรมทางไฟฟ้าที่ยืดหยุ่นยังช่วยให้ผู้ผลิตสามารถสร้างแพ็คสำหรับความต้องการแรงดันไฟฟ้าและความจุที่แตกต่างกันมาก

ปัจจุบันเทคโนโลยีนี้ใช้กับอุปกรณ์หลากหลายประเภท อุปกรณ์อิเล็กทรอนิกส์แบบพกพาต้องการแหล่งพลังงานที่มีขนาดกะทัดรัด แพลตฟอร์มการขับเคลื่อนด้วยไฟฟ้าจำเป็นต้องใช้แบตเตอรี่ที่สามารถส่งทั้งพลังงานและพลังงานภายในพื้นที่ทางกายภาพที่จำกัด อุปกรณ์อุตสาหกรรมอาจต้องมีพฤติกรรมการปล่อยประจุที่คาดการณ์ได้ตลอดระยะเวลาการทำงานที่ยาวนาน ระบบกักเก็บพลังงานอาจจัดลำดับความสำคัญของอายุการใช้งาน ความเสถียรทางความร้อน การตรวจสอบ และการชาร์จแบบควบคุม

การใช้งานเหล่านี้มีหลักการร่วมกัน: แบตเตอรี่ต้องตรงกับข้อกำหนดทางไฟฟ้าและเครื่องกลของอุปกรณ์

ฟังดูตรงไปตรงมา แต่อุปกรณ์ในโลกแห่งความเป็นจริงไม่ค่อยทำงานที่โหลดคงที่เพียงครั้งเดียว มอเตอร์อาจดึงกระแสไฟฟ้าสูงในระหว่างการสตาร์ท และกระแสไฟฟ้าจะต่ำกว่ามากเมื่อถึงความเร็วการทำงาน อุปกรณ์พกพาอาจสลับระหว่างโหมดสลีป สแตนด์บาย การสื่อสาร และโหมดประสิทธิภาพสูงสุด หุ่นยนต์เคลื่อนที่อาจเร่งความเร็ว หยุด ไต่ และใช้งานมอเตอร์เสริมตลอดรอบการทำงานเดียวกัน

แบตเตอรี่จึงต้องตอบสนองต่อความต้องการในปัจจุบันที่เปลี่ยนแปลงไปโดยที่ยังอยู่ภายในขีดจำกัดทางไฟฟ้าและความร้อนที่ออกแบบไว้

เหตุใดการออกแบบบรรจุภัณฑ์จึงมีความสำคัญพอๆ กับการเลือกเซลล์

เซลล์เป็นเพียงส่วนประกอบพื้นฐานเท่านั้น เมื่อหลายเซลล์ถูกรวมเข้าด้วยกัน ระบบจะแนะนำข้อกำหนดทางวิศวกรรมเพิ่มเติม เซลล์จำเป็นต้องรักษาสมดุล เส้นทางปัจจุบันต้องได้รับการออกแบบอย่างถูกต้อง การเชื่อมต่อไฟฟ้าจำเป็นต้องมีฉนวนและการรองรับทางกลที่เหมาะสม กล่องหุ้มจำเป็นต้องปกป้องเซลล์โดยไม่ป้องกันความร้อนไม่ให้ออกจากกล่อง

สำหรับการใช้งานทางอุตสาหกรรมจำนวนมาก ชุดแบตเตอรี่ยังจำเป็นต้องมีขั้วต่อภายนอก ส่วนต่อประสานการชาร์จ ฟิวส์ ส่วนต่อประสานการสื่อสาร โครงสร้างการติดตั้ง หรือการตัดการเชื่อมต่อของบริการ องค์ประกอบเหล่านี้อาจส่งผลต่อขนาดขั้นสุดท้ายและประสิทธิภาพของแพ็ค

เหตุใดข้อกำหนดการสมัครจึงมีความสำคัญเป็นอันดับแรก

เป็นเรื่องปกติที่จะเริ่มเลือกแบตเตอรี่จากรุ่นเซลล์ที่ต้องการ กระบวนการที่เชื่อถือได้มากขึ้นเริ่มต้นจากอุปกรณ์

วิศวกรควรระบุแรงดันไฟฟ้าในการทำงาน โหลดเฉลี่ย โหลดสูงสุด ระยะเวลาการทำงาน สภาวะการชาร์จ อุณหภูมิโดยรอบ พื้นที่ทางกายภาพ การสั่นสะเทือน และฟังก์ชันการสื่อสารหรือการป้องกันที่จำเป็น ควรเลือกเคมีของเซลล์และโครงสร้างแพ็คเท่านั้น

วิศวกรควรเปรียบเทียบเคมีเซลล์ชนิดใด

“แบตเตอรี่ลิเธียม” ไม่ใช่สารเคมีชนิดเดียว มีระบบแคโทดอยู่หลายระบบ และอาจแตกต่างกันอย่างมากในเรื่องความหนาแน่นของพลังงาน ความเสถียรทางความร้อน ลักษณะแรงดันไฟฟ้า ความสามารถด้านพลังงาน พฤติกรรมของวงจร และการใช้งานที่แนะนำ

ลิเธียมเหล็กฟอสเฟต

ลิเธียมเหล็กฟอสเฟต หรือที่เรียกกันทั่วไปว่า LFP เป็นที่รู้จักในด้านความเสถียรทางความร้อนที่แข็งแกร่งและประสิทธิภาพรอบการทำงานที่ยาวนานภายใต้สภาวะการทำงานที่เหมาะสม แรงดันไฟฟ้าของเซลล์ที่ระบุนั้นต่ำกว่าสารเคมีลิเธียมที่มีนิกเกิลสูงบางชนิด ดังนั้นแพ็คจึงต้องมีการกำหนดค่าแบบอนุกรมที่แตกต่างกันเพื่อให้ได้แรงดันไฟฟ้าของระบบเดียวกัน

แอลเอฟพี มักได้รับการพิจารณาสำหรับการจัดเก็บแบบอยู่กับที่ ระบบสำรอง ระบบพลังงานแสงอาทิตย์ และการใช้งานที่อายุการใช้งานของวงจรและคุณลักษณะทางความร้อนมีความสำคัญเป็นพิเศษ

เอ็นเอ็มซี เคมี

ระบบนิกเกิลแมงกานีสโคบอลต์ออกไซด์มักเรียกกันว่า NMC เซลล์เหล่านี้สามารถให้ความหนาแน่นของพลังงานที่สูงกว่าการออกแบบ LFP หลายแบบ ทำให้น่าสนใจสำหรับการใช้งานที่คำนึงถึงน้ำหนัก

ข้อเสียคือระบบต้องมีการจัดการความร้อนและการชาร์จอย่างระมัดระวัง และคุณลักษณะที่แน่นอนจะขึ้นอยู่กับสูตรของเซลล์

เคมีแอลซีโอ

ลิเธียมโคบอลต์ออกไซด์ถูกนำมาใช้อย่างกว้างขวางในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค สามารถให้ความหนาแน่นของพลังงานสูง แต่คุณลักษณะทางความร้อนและวงจรทำให้การจัดการแบตเตอรี่และการควบคุมการใช้งานอย่างรอบคอบมีความสำคัญ

เคมีภัณฑ์

ระบบอะลูมิเนียมนิกเกิลโคบอลต์เป็นเคมีลิเธียมพลังงานสูงอีกชนิดหนึ่ง มีการใช้ในการใช้งานที่ต้องการความหนาแน่นพลังงานสูง แต่การออกแบบด้านความร้อนและความปลอดภัยระดับบรรจุภัณฑ์ยังคงมีความสำคัญ

เหตุใดจึงควรเลือกเคมีจากการใช้งาน

เคมีที่ถูกต้องขึ้นอยู่กับหน้าที่ของอุปกรณ์มากกว่าการจัดอันดับสากล

เหตุใดจึงไม่ควรเลือกเคมีจากฉลากการตลาด

เซลล์สองเซลล์ที่อธิบายด้วยคุณสมบัติทางเคมีเดียวกันยังคงทำงานแตกต่างกันได้ เนื่องจากสูตรอิเล็กโทรด กระบวนการผลิต โครงสร้างอนุภาค ระบบอิเล็กโทรไลต์ การออกแบบตัวแยก ขนาดเซลล์ และการควบคุมคุณภาพ

ดังนั้นการคัดเลือกโดยผู้เชี่ยวชาญควรตรวจสอบข้อมูลทางเทคนิคที่เกิดขึ้นจริง แทนที่จะอาศัยฉลากเคมีเพียงอย่างเดียว

การจับคู่เซลล์ก็มีความสำคัญไม่แพ้กัน

เซลล์ที่เชื่อมต่อในชุดเดียวกันควรมีลักษณะที่ใกล้เคียงกัน ความแตกต่างอย่างมีนัยสำคัญในด้านความจุ ความต้านทานภายใน หรือสถานะประจุไฟฟ้าสามารถสร้างความไม่สมดุลระหว่างการทำงานได้

สิ่งนี้มีความสำคัญอย่างยิ่งในแพ็คที่เชื่อมต่อแบบอนุกรม โดยที่กระแสเดียวกันจะไหลผ่านทุกเซลล์ในสตริง

เหตุใดอัตราการคายประจุและอัตรา C-Rate จึงมีความสำคัญ

ความจุของแบตเตอรี่ไม่ได้อธิบายได้ครบถ้วนว่าสามารถปล่อยพลังงานได้เร็วแค่ไหน อัตราการคายประจุเป็นสิ่งสำคัญสำหรับมอเตอร์ เครื่องมือไฟฟ้า โดรน หุ่นยนต์ อุปกรณ์ลากจูง และระบบอื่นๆ ที่มีความต้องการกระแสไฟสูงสุดอย่างมีนัยสำคัญ

ทำความเข้าใจกับอัตรา C

อัตรา C แสดงกระแสสัมพันธ์กับความจุของแบตเตอรี่ การคายประจุ 1C หมายความว่ากระแสไฟฟ้าจะเท่ากับตัวเลขของความจุที่กำหนดในหน่วยแอมแปร์-ชั่วโมง

สำหรับแบตเตอรี่ 20 Ah การคายประจุ 1C สอดคล้องกับ 20 A ส่วนการคายประจุ 2C สอดคล้องกับ 40 A ขึ้นอยู่กับข้อกำหนดเฉพาะที่แท้จริงของแบตเตอรี่

กระแสต่อเนื่องกับกระแสสูงสุด

แอปพลิเคชั่นบางตัวดึงกระแสไฟฟ้าสูงเพียงไม่กี่วินาทีหรือนาที ในขณะที่แอปพลิเคชั่นบางตัวต้องการกระแสไฟสูงอย่างต่อเนื่อง

แบตเตอรี่ที่สามารถรองรับจุดสูงสุดสั้นๆ อาจไม่เหมาะสำหรับการทำงานที่อัตราสูงอย่างต่อเนื่อง เนื่องจากกระแสไฟฟ้าที่คงอยู่จะสร้างความร้อนได้มากขึ้น และทำให้เซลล์เกิดความเครียดทางเคมีไฟฟ้ามากขึ้น

ความต้านทานภายใน

ความต้านทานภายในทำให้เกิดแรงดันไฟฟ้าตกและเกิดความร้อนเมื่อมีกระแสไฟฟ้าไหล กระแสที่สูงขึ้นจะขยายเอฟเฟกต์

ดังนั้นแบตเตอรี่จึงอาจแสดงแรงดันไฟฟ้าที่ขั้วต่อต่ำกว่าภายใต้ภาระหนักมากกว่าภายใต้ภาระเบา แม้ว่าแรงดันไฟฟ้าระบุจะยังคงไม่เปลี่ยนแปลงก็ตาม

เครื่องมือไฟฟ้าและอุปกรณ์เคลื่อนที่

การใช้งานต่างๆ เช่น เครื่องมือไฟฟ้า สกู๊ตเตอร์ หุ่นยนต์ และโดรน อาจต้องใช้กระแสไฟฟ้าแรงสูงในระยะสั้น ในกรณีเหล่านี้ เซลล์ที่มีอัตราสูง การเชื่อมต่อที่มีความต้านทานต่ำ เส้นทางระบายความร้อนที่เพียงพอ และ BMS ที่ได้รับการจัดอันดับอย่างเหมาะสมเป็นสิ่งสำคัญ

เหตุใดการออกแบบตัวเชื่อมต่อและสายไฟจึงมีความสำคัญ

ก้อนแบตเตอรี่กระแสสูงต้องการมากกว่าเซลล์ที่มีอัตราสูง ขั้วต่อ แถบนิกเกิล บัสบาร์ สายไฟ ฟิวส์ รีเลย์ และสวิตช์ ล้วนมีความต้านทาน

หากส่วนประกอบขนาดเล็กกลายเป็นคอขวด แบตเตอรี่อาจไม่ให้พลังงานตามที่คาดหวัง แม้ว่าเซลล์จะสามารถทำเช่นนั้นได้ก็ตาม

ตัดการคายประจุ

อุปกรณ์อิเล็กทรอนิกส์ในการจัดการแบตเตอรี่สามารถป้องกันไม่ให้แรงดันไฟฟ้าของชุดลดลงต่ำกว่าขีดจำกัดที่ระบุ สิ่งนี้จะช่วยปกป้องเซลล์จากการคายประจุมากเกินไป

จุดตัดควรถูกกำหนดตามข้อกำหนดของผู้ผลิตเซลล์และเคมี แทนที่จะถือว่าเป็นจุดสากล

รูปแบบเซลล์ส่งผลต่อการออกแบบแพ็คอย่างไร

รูปแบบของเซลล์เป็นตัวกำหนดมากกว่ารูปลักษณ์ภายนอก โดยมีอิทธิพลต่อวิธีการจัดเรียงเซลล์ ระบายความร้อน เชื่อมต่อ ปิดล้อม ซ่อมบำรุง และปกป้องเซลล์

เซลล์ทรงกระบอก

เซลล์ทรงกระบอก เช่น รูปแบบ 18650, 21700 และ 26650 ถูกนำมาใช้กันอย่างแพร่หลายในชุดแบตเตอรี่แบบชาร์จไฟได้ ขนาดทรงกระบอกที่ได้มาตรฐานช่วยลดความซับซ้อนในการประกอบอัตโนมัติ และทำให้สร้างโครงสร้างแพ็คแบบแยกส่วนได้ง่ายขึ้น

อย่างไรก็ตาม เซลล์ทรงกระบอกจะสร้างช่องว่างระหว่างเซลล์ที่อยู่ติดกัน ทางเดินความร้อนและการตรึงเชิงกลจึงต้องได้รับการออกแบบอย่างระมัดระวัง

กระเป๋าเซลล์

เซลล์ถุงใช้บรรจุภัณฑ์แบบลามิเนตที่มีความยืดหยุ่น แทนที่จะใช้กระป๋องทรงกระบอกหรือโลหะแบบแข็ง รูปร่างสามารถให้ความยืดหยุ่นในการบรรจุภัณฑ์ที่แข็งแกร่ง ซึ่งมีประโยชน์ในอุปกรณ์ที่มีรูปทรงภายในที่ผิดปกติ

การบีบอัดทางกลและการป้องกันอาการบวมหรือการเจาะจำเป็นต้องได้รับการพิจารณาในการออกแบบบรรจุภัณฑ์

เซลล์ปริซึม

เซลล์แบบแท่งปริซึมใช้กล่องหุ้มสี่เหลี่ยมที่แข็งแรง รูปทรงเรขาคณิตสามารถใช้พื้นที่สี่เหลี่ยมได้ดีขึ้น ซึ่งช่วยลดความซับซ้อนของเลย์เอาต์แพ็คขนาดใหญ่บางรายการ

เหตุใดรูปแบบเซลล์จึงส่งผลต่อความเย็น

ความร้อนจะต้องเดินทางจากโซนปฏิกิริยาเคมีไฟฟ้าไปยังสิ่งแวดล้อมโดยรอบ รูปทรงของเซลล์จะกำหนดเส้นทางที่ความร้อนจะออกไป

การจัดเรียงทรงกระบอกที่อัดแน่นสามารถมีพฤติกรรมทางความร้อนที่แตกต่างกันมากจากรูปแบบกระเป๋าแบน

การจัดเรียงเซลล์

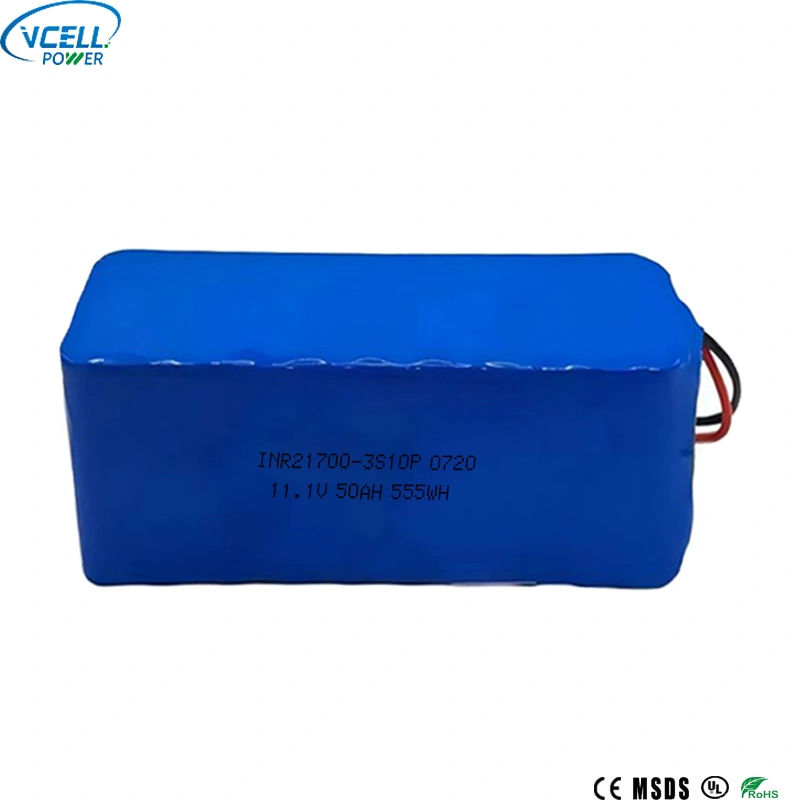

การกำหนดค่าแบบอนุกรม-ขนานจะกำหนดแพลตฟอร์มแบตเตอรี่ขั้นสุดท้าย ตัวอย่างเช่น การกำหนดค่า 13S7P ระบุกลุ่มซีรีส์ 13 กลุ่มและเซลล์ขนาน 7 เซลล์ภายในแต่ละกลุ่ม

สถาปัตยกรรมดังกล่าวสามารถเลือกได้เพื่อให้ได้แรงดันและความจุเป้าหมาย โดยที่ยังคงอยู่ภายในความสามารถปัจจุบันของแต่ละเซลล์

การเชื่อมต่อแบบเชื่อมกับแบบกลไก

เซลล์สามารถเชื่อมต่อกันผ่านแถบเชื่อม บัสบาร์ ขั้วต่อแบบยืดหยุ่น หรือวิธีอื่น ๆ ขึ้นอยู่กับการออกแบบบรรจุภัณฑ์

ความต้านทานต่อการเชื่อมต่อต้องอยู่ในระดับต่ำและมีความเสถียรทางกลไก การเชื่อมต่อที่ไม่ดีอาจทำให้เกิดความร้อนเฉพาะจุดและการสูญเสียแรงดันไฟฟ้าได้

แพ็คสิ่งที่แนบมา

กล่องหุ้มจะต้องปกป้องเซลล์จากการกระแทก ความชื้น ฝุ่น การสั่นสะเทือน และการสัมผัสโดยไม่ได้ตั้งใจ ในขณะเดียวกันก็มีความสามารถในการระบายอากาศหรือการถ่ายเทความร้อนที่เพียงพอ

กล่องหุ้มควรอนุญาตให้เข้าถึงตัวเชื่อมต่อ ส่วนประกอบบริการ และอินเทอร์เฟซการสื่อสารได้อย่างเหมาะสม

รูปแบบเซลล์จึงเป็นการตัดสินใจออกแบบระดับระบบ การจัดเรียงทางกายภาพที่เล็กที่สุดไม่ใช่การจัดเรียงที่ดีที่สุดเสมอไป หากสร้างปัญหาด้านความร้อน เครื่องกล การประกอบ หรือการบริการ

สิ่งที่ควรพิจารณาเมื่อชาร์จชุดแบตเตอรี่ลิเธียม

การชาร์จเป็นกระบวนการเคมีไฟฟ้าที่ได้รับการควบคุม และควรสอดคล้องกับเคมีของเซลล์ แรงดันไฟฟ้าของแบตเตอรี่ สถาปัตยกรรม BMS และข้อกำหนดของเครื่องชาร์จเสมอ

การชาร์จ CC/CV

ระบบลิเธียมแบบชาร์จไฟได้หลายระบบใช้วิธีการชาร์จแบบกระแสคงที่และแรงดันคงที่ เครื่องชาร์จจะจ่ายกระแสไฟที่ควบคุมในตอนแรก เมื่อถึงแรงดันไฟฟ้าเป้าหมาย เครื่องชาร์จจะรักษาแรงดันไฟฟ้าไว้ในขณะที่กระแสไฟฟ้าจะค่อยๆ ลดลง

แรงดันไฟฟ้าและกระแสไฟฟ้าในการชาร์จที่แน่นอนขึ้นอยู่กับเคมีของเซลล์และการออกแบบบรรจุภัณฑ์

แรงดันไฟฟ้าที่ชาร์จ

แรงดันไฟชาร์จสูงสุดจะขึ้นอยู่กับเคมีโดยเฉพาะ การใช้แรงดันไฟฟ้าที่ไม่ถูกต้องอาจทำให้เซลล์เสียหายหรือสร้างสภาวะการทำงานที่เป็นอันตรายได้

ชาร์จปัจจุบัน

กระแสไฟชาร์จควรจำกัดอยู่ที่ความสามารถในการชาร์จที่ระบุของเซลล์หรือแพ็ค กระแสไฟชาร์จสูงอาจเพิ่มการสร้างความร้อนและความเครียดเคมีไฟฟ้า

ความเข้ากันได้ของเครื่องชาร์จและแบตเตอรี่

เครื่องชาร์จควรได้รับการออกแบบมาโดยเฉพาะสำหรับแพลตฟอร์มแรงดันไฟฟ้าของแบตเตอรี่และคุณสมบัติทางเคมี เครื่องชาร์จที่มีไว้สำหรับแบตเตอรี่ประเภทหนึ่งไม่ควรถือว่าเหมาะสำหรับแบตเตอรี่อีกประเภทหนึ่ง เพียงเพราะว่าขั้วต่อมีลักษณะทางกายภาพที่คล้ายคลึงกัน

กำลังชาร์จที่อุณหภูมิต่ำ

เคมีลิเธียมบางชนิดไม่ควรถูกเรียกเก็บเงินต่ำกว่าเกณฑ์อุณหภูมิที่กำหนด ดังนั้น BMS อาจป้องกันการชาร์จจนกว่าเซลล์จะกลับสู่อุณหภูมิที่ยอมรับได้

การออกแบบกล่องชาร์จ

แบตเตอรี่สามารถสร้างความร้อนได้ในระหว่างการชาร์จ โดยเฉพาะเมื่อมีกระแสไฟสูงขึ้น ควรจัดที่ชาร์จ แพ็ค สายไฟ และขั้วต่อเพื่อไม่ให้ความร้อนสะสมโดยไม่จำเป็น

เหตุใดการเปลี่ยนอุปกรณ์ชาร์จจึงมีความสำคัญ

เมื่อเปลี่ยนคุณสมบัติทางเคมีของแบตเตอรี่อื่นด้วยชุดแบตเตอรี่ลิเธียม ที่ชาร์จเดิมอาจเข้ากันไม่ได้ เคมีที่แตกต่างกันมีกราฟการชาร์จและข้อกำหนดแรงดันไฟฟ้าที่แตกต่างกัน

ดังนั้นเครื่องชาร์จจึงควรถือว่าเป็นส่วนหนึ่งของระบบแบตเตอรี่มากกว่าเป็นอุปกรณ์เสริมที่ไม่เกี่ยวข้อง

ปัจจัยด้านความปลอดภัยและการขนส่งมีความสำคัญอย่างไร?

ความปลอดภัยของแบตเตอรี่พิจารณาจากปฏิสัมพันธ์ระหว่างเคมีของเซลล์ คุณภาพการผลิต การออกแบบกลไก การป้องกันไฟฟ้า การควบคุมการชาร์จ การจัดการความร้อน และสภาพการทำงาน

การป้องกันทางกายภาพ

เซลล์ควรได้รับการปกป้องจากการกระแทก การเจาะ การสั่นสะเทือนที่มากเกินไป และการสัมผัสกับวัตถุนำไฟฟ้าโดยไม่ได้ตั้งใจ

เปลือกหุ้มและส่วนรองรับภายในควรยึดเซลล์ไว้อย่างปลอดภัยในขณะเดียวกันก็หลีกเลี่ยงความเครียดทางกลที่ไม่จำเป็น

การป้องกันไฟฟ้า

ฟิวส์ เบรกเกอร์วงจร ระยะการป้องกัน MOSFET คอนแทคเตอร์ และลอจิก BMS ล้วนมีบทบาทในการป้องกันหรือจำกัดสภาวะกระแสไฟฟ้าที่ผิดปกติ

สถาปัตยกรรมการป้องกันควรได้รับการออกแบบให้เหมาะกับสถานการณ์ปัจจุบันและข้อบกพร่องสูงสุดของชุด

ป้องกันความร้อน

เซ็นเซอร์วัดอุณหภูมิและตรรกะในการป้องกันช่วยป้องกันการทำงานนอกขอบเขตที่ยอมรับได้ ความร้อนควรมีเส้นทางที่คาดเดาได้ออกจากแพ็คด้วย

ฉนวนกันความร้อน

ชุดแบตเตอรี่ที่เชื่อมต่อแบบอนุกรมสามารถเข้าถึงแรงดันไฟฟ้าที่ค่อนข้างสูง ฉนวนไฟฟ้าระหว่างชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้า กลุ่มเซลล์ บัสบาร์ และพื้นผิวเปลือกหุ้มจึงมีความสำคัญ

ข้อควรพิจารณาด้านการขนส่ง

เซลล์ลิเธียมและชุดแบตเตอรี่ได้รับการควบคุมสำหรับการขนส่งเนื่องจากมีพลังงานไฟฟ้าเคมีที่เก็บไว้และอันตรายที่อาจเกิดขึ้นภายใต้เงื่อนไขบางประการ

การขนส่งระหว่างประเทศอาจต้องการเอกสารต่างๆ เช่น เอกสารการทดสอบ UN38.3 ข้อมูลข้อมูลความปลอดภัย การประเมินการขนส่ง การบรรจุหีบห่อที่เหมาะสม การติดฉลาก และขั้นตอนการจัดส่งเฉพาะโหมด

ข้อกำหนดอาจแตกต่างกันไปตามประเภทของแบตเตอรี่ อัตราวัตต์-ชั่วโมง สถานะการชาร์จ การจัดเรียงบรรจุภัณฑ์ และโหมดการขนส่ง

เหตุใดการรับรองจึงควรเชื่อมโยงกับผลิตภัณฑ์จริง

เอกสารการรับรองและการขนส่งจะมีประโยชน์ก็ต่อเมื่อเอกสารเหล่านั้นสอดคล้องกับการกำหนดค่าเซลล์หรือแพ็คจริงที่ให้มาเท่านั้น

เอกสารที่ออกสำหรับแบตเตอรี่รุ่นเดียวไม่ควรถือว่าครอบคลุมโครงสร้างที่แตกต่างกันอย่างมากโดยอัตโนมัติ

เหตุใดคุณภาพการประกอบจึงมีความสำคัญ

ความปลอดภัยของแบตเตอรี่ไม่ได้ถูกกำหนดโดยเคมีของเซลล์เท่านั้น คุณภาพการเชื่อม การกำหนดเส้นทางตัวเชื่อมต่อ วัสดุฉนวน การประกอบ BMS ตำแหน่งเซ็นเซอร์อุณหภูมิ การติดตั้งฟิวส์ และโครงสร้างตู้ ล้วนส่งผลต่อผลิตภัณฑ์สำเร็จรูป

ข้อมูลจำเพาะแบตเตอรี่ระดับมืออาชีพควรมีอะไรบ้าง

ข้อกำหนดระดับมืออาชีพช่วยให้วิศวกร ทีมจัดซื้อ ผู้ผลิต และผู้รวมอุปกรณ์สามารถทำงานจากข้อมูลทางเทคนิคเดียวกันได้

เริ่มต้นด้วยโปรไฟล์โหลดอุปกรณ์

ก่อนที่จะเลือกเซลล์ ให้ระบุแรงดันไฟฟ้าของอุปกรณ์ กระแสไฟฟ้าเฉลี่ย กระแสไฟฟ้าสูงสุด ระยะเวลาการทำงาน ระยะเวลาสแตนด์บาย และรอบการทำงานที่คาดหวัง

สำหรับอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ กระแสสตาร์ทควรถูกวัดหรือคำนวณ แทนที่จะประมาณจากความสิ้นเปลืองเฉลี่ยของมอเตอร์

กำหนดแพลตฟอร์มแรงดันไฟฟ้า

เลือกแรงดันไฟฟ้าปกติที่ตรงกับอุปกรณ์อิเล็กทรอนิกส์ ตัวควบคุมมอเตอร์ อินเวอร์เตอร์ และอุปกรณ์ชาร์จ

จำนวนเซลล์อนุกรมควรคำนวณจากเคมีที่เลือกและแพลตฟอร์มแรงดันไฟฟ้าที่ต้องการ

กำหนดความต้องการพลังงาน

ประมาณการใช้พลังงานรายวันหรือต่อรอบโดยใช้รอบการทำงานจริง จากนั้นพิจารณาการสูญเสียการแปลง ความลึกของการปล่อยที่ใช้งานได้ ผลกระทบของอุณหภูมิ และข้อจำกัดอื่นๆ ของระบบ

กำหนดความต้องการพลังงาน

กำหนดกระแสสูงสุดที่คาดหวังและจะอยู่ได้นานแค่ไหน สิ่งนี้สำคัญอย่างยิ่งสำหรับมอเตอร์ คอมเพรสเซอร์ ปั๊ม เครื่องมือ และเครื่องจักรเคลื่อนที่

กำหนดข้อจำกัดทางกายภาพ

ระบุขนาดช่องใส่แบตเตอรี่และจุดยึดที่มีอยู่ ข้อมูลจำเพาะควรระบุตำแหน่งของตัวเชื่อมต่อ ทิศทางทางออกของสายเคเบิล การเข้าถึงบริการ พื้นที่ระบายอากาศ และการวางแนวการติดตั้ง

กำหนดข้อกำหนดด้านความร้อน

ระบุอุณหภูมิแวดล้อมสูงสุดที่คาดหวัง อุณหภูมิต่ำสุดที่คาดหวัง รอบการทำงาน และสภาวะการทำความเย็นที่มีอยู่

กำหนดสถาปัตยกรรม BMS

BMS ควรตรงกับจำนวนเซลล์ตามลำดับ ข้อกำหนดปัจจุบัน แรงดันไฟฟ้าในการชาร์จ เซ็นเซอร์อุณหภูมิ วิธีการปรับสมดุล และอินเทอร์เฟซการสื่อสาร

กำหนดข้อกำหนดในการชาร์จ

ควรกำหนดแรงดันเอาต์พุต กระแสไฟ ขั้วต่อ และวิธีการควบคุมที่แน่นอนของเครื่องชาร์จก่อนที่จะสรุปการออกแบบแบตเตอรี่

กำหนดคุณภาพและการทดสอบ

ขั้นตอนคุณภาพอาจรวมถึงการคัดกรองเซลล์ การทดสอบความจุ การตรวจสอบความต้านทานภายใน การตรวจสอบการเชื่อม การทดสอบฉนวน การทดสอบการทำงานของ BMS การทดสอบการคายประจุ การตรวจสอบขนาด และการตรวจสอบบรรจุภัณฑ์ขั้นสุดท้าย

1. กำหนดอุปกรณ์:ระบุแรงดันไฟฟ้า โหลดเฉลี่ย โหลดสูงสุด รอบการทำงาน และสภาพแวดล้อมการทำงาน
2. เลือกเคมี:เปรียบเทียบพลังงาน กำลัง พฤติกรรมทางความร้อน ข้อกำหนดของรอบการทำงาน และความเหมาะสมในการใช้งาน
3. คำนวณการจัดเรียงเซลล์:สร้างการกำหนดค่าแบบอนุกรมและแบบขนานตามความต้องการด้านแรงดันไฟฟ้าและความจุ
4. ระบุความสามารถปัจจุบัน:กำหนดข้อกำหนดการปล่อยประจุอย่างต่อเนื่องและสูงสุดและกระแสประจุที่อนุญาต
5. ออกแบบ BMS:จับคู่ฟังก์ชันการป้องกัน การปรับสมดุล การตรวจจับ และการสื่อสารเข้ากับชุด
6. การออกแบบการจัดการระบายความร้อน:สร้างเส้นทางความร้อนที่ชัดเจนสำหรับเซลล์และอุปกรณ์อิเล็กทรอนิกส์กำลัง
7. ออกแบบตู้:ยืนยันขนาด การติดตั้ง การระบายอากาศ การป้องกัน และการเข้าถึงบริการ
8. กำหนดการชาร์จ:จับคู่แรงดันไฟฟ้า กระแสไฟฟ้า ขั้วต่อ และพฤติกรรมการควบคุมของเครื่องชาร์จกับอุปกรณ์
9. ตรวจสอบความปลอดภัย:ตรวจสอบข้อกำหนดการแยกทางไฟฟ้า การป้องกันการลัดวงจร การป้องกันอุณหภูมิ และข้อกำหนดในการขนส่ง
10. การตรวจสอบเสร็จสมบูรณ์:ทดสอบบรรจุภัณฑ์สำเร็จรูปภายใต้สภาวะทางไฟฟ้า ความร้อน เครื่องกล และสภาพแวดล้อมทั่วไป

ผู้ซื้อควรจัดเตรียมอะไรบ้างก่อนที่จะขอการกำหนดค่าแบบกำหนดเอง

• แรงดันไฟฟ้าของอุปกรณ์:ให้แรงดันไฟฟ้าในการทำงานที่กำหนดและอนุญาต
• โหลดข้อมูล:ให้ค่าเฉลี่ย สูงสุด และกระแสเริ่มต้นหรือกระแสชั่วคราว หากมี
• ระยะเวลาการดำเนินงาน:กำหนดระยะเวลาการทำงานที่คาดหวังต่อรอบและความถี่ในการใช้งาน
• ช่องใส่แบตเตอรี่:ระบุความยาว ความกว้าง ความสูง จุดยึด และพื้นที่ทำความเย็นที่มีอยู่
• ข้อกำหนดของตัวเชื่อมต่อ:ระบุข้อกำหนดด้านขั้วต่อไฟและอินเทอร์เฟซการสื่อสาร
• ระบบชาร์จ:กำหนดแรงดัน กระแส ขั้วต่อ และวิธีการชาร์จของเครื่องชาร์จ
• สิ่งแวดล้อม:ระบุอุณหภูมิ ความชื้น การสั่นสะเทือน ฝุ่น และการสัมผัสภายนอกที่คาดหวัง
• อินเตอร์เฟซการควบคุม:กำหนดว่าอุปกรณ์ต้องใช้ CAN, RS485, UART, Bluetooth หรืออินเทอร์เฟซการสื่อสารอื่นหรือไม่

ข้อมูลจำเพาะที่สร้างขึ้นด้วยวิธีนี้ทำให้มีรากฐานที่แข็งแกร่งมากขึ้นสำหรับการจับคู่ผลิตภัณฑ์ นอกจากนี้ยังช่วยลดโอกาสในการค้นพบความไม่เข้ากันทางไฟฟ้าหรือทางกลหลังจากที่การผลิตได้เริ่มต้นไปแล้ว
